设计说明:

室内外防护舱符合安防相关产品技术规定。防护舱产品外观为米白色。防护舱防窥膜底部 400mm 高应留空，便于观察舱内是否有人。适老化和无障碍网点应在防护舱门口地面标注开门范围。

适老化和无障碍网点，防护舱开门净宽不小于 900mm，设置扶手等设施，并满足无障碍设施设计规范。

设计提示:

图纸中未标注的所有直角边都应根据材料工艺特点做 3~5mm 的安全倒角处理。

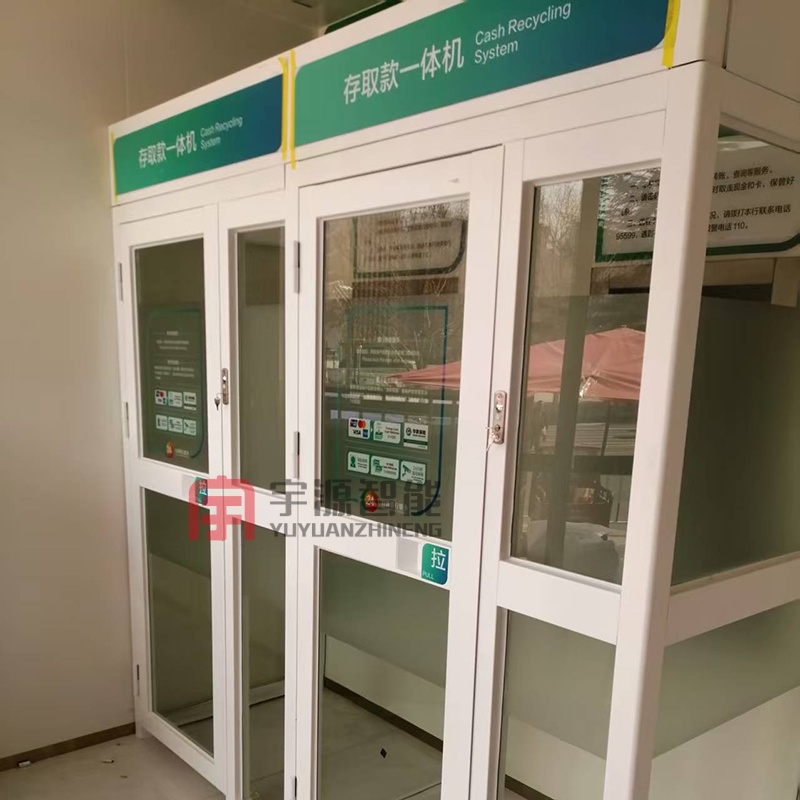

农业银行自助区ATM机防护舱招标要求：

1、基材:钢板为米白色烤漆饰面或不锈钢饰面;

2、所有钢铁部分经防腐、防污、除锈、酸洗、磷化处理;

3、玻璃:防砸玻璃，成品贴膜，防护舱防窥膜底部400mm高应留空;

4、焊接成型，不变形，只寸及折弯角度符合我行要求，焊后打磨光滑，表面无

毛刺、无划痕。

5、舱门:使用铰链与门框连接，铰链承受力应大于1000N;门扇配置闭门器，客户进入后门扇自动关闭;

6、顶部无遮挡;

7、锁具:配置电磁锁，客户进入后自动落锁。

8、防护舱符合安防相关产品技术规定。

9、适老化和无障碍网点，防护舱开门净宽不小于 900m，设置扶手等设施，并满足无障碍设施设计规范。

制作工艺详见《中国农业银行网点形象标准化设计手册施工图集2025版》。

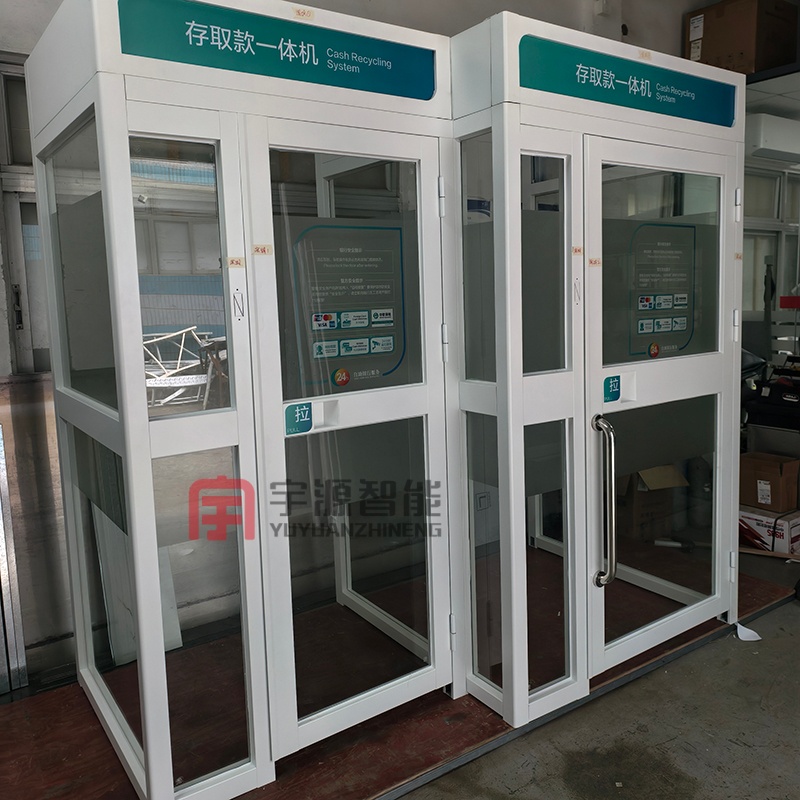

宇源智能科技公司ATM机防护舱（自助设备防护舱）产品有符合行业标准的产品检验报告。
